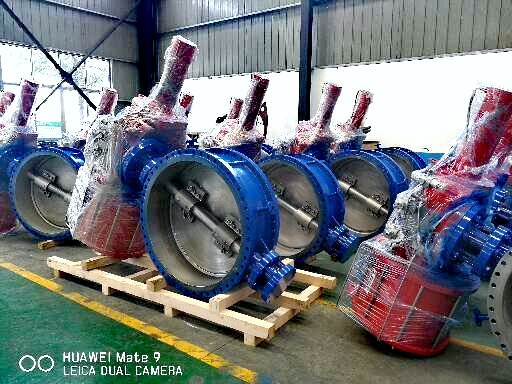

氣動蝶閥是一種通過氣動執行機構驅動的閥門，廣泛應用于工業管道系統中，用于控制氣體、液體或粉體等介質的流量與通斷。其結構簡單、啟閉迅速、維護方便，是現代自動化流程控制中不可或缺的關鍵組件。

氣動蝶閥的核心部件包括閥體、蝶板、閥桿與氣動執行器。當壓縮空氣進入執行器時，推動活塞或齒輪機構旋轉，帶動閥桿與蝶板轉動，實現閥門的開啟或關閉。通過調節氣壓信號或配備定位器，可精確控制蝶板的開度，實現流量調節。

結構特點

緊湊設計：體積小、重量輕，便于安裝與維護。

快速響應：氣動驅動實現毫秒級啟閉，適合高頻操作。

密封可靠：采用軟密封（橡膠/PTFE）或金屬密封，適應不同溫度與介質要求。

耐腐蝕性：閥體與蝶板可選不銹鋼、碳鋼、襯塑等材質，適用于腐蝕性環境。

自動化集成：可搭配電磁閥、限位開關、定位器等附件，接入PLC或DCS系統。

主要應用領域

石油化工：油氣管道、反應罐介質控制。

電力能源：冷卻水系統、煙氣處理。

水處理：給排水、污水處理流程。

食品制藥：衛生級管道、潔凈流體輸送。

產品優勢

高效節能：低流阻設計，減少壓力損失。

長壽命：耐磨部件與優化結構，適合長期高負荷運行

安全防爆：氣動驅動無電火花，適用于易燃易爆環境。

靈活控制：支持開關型、調節型及故障安全模式（常開/常閉）。

維護簡便：模塊化設計，支持在線更換密封件。

選型指南

選擇氣動蝶閥時需考慮以下參數：

通徑尺寸：DN50-DN2400（或?qū)?yīng)英寸規格）

壓力等級：PN6-PN40，ANSI 150-300LB

介質溫度：-20°C 至 +450°C（根據密封材料調整）

氣源壓力：通常0.4-0.7MPa

連接方式：對夾式、法蘭式、焊接式

特殊需求：防火、防靜電、低溫處理等認證

技術參數示例
